PARQUETS MASSIFS COLLÉS, INSTRUCTIONS PRESCRIPTEUR ET DE POSE C 1.3
C 1.3
C 1.3
1.0 INSTRUCTIONS PRESCRIPTEUR
INFORMATIONS SUR LES PARQUETS COLLÉES
|
C 1.0 |
Informations générales |
|
C 1.3 |
Spécifications et |
Tableau 1
1.1 SPÉCIFICATIONS DU SYSTÈME
Ces instructions décrivent comment coller entièrement
- les lames de parquet massif 2 frises de 14 et 22 mm
- les lames de parquet massif de 15 et 20,5 mm
sur des sous-constructions sèches et porteuses en béton, béton léger, chape ou bois.
Le collage des sols peut être effectué dans les zones résidentielles et commerciales.
Le collage des parquets massifs Junckers peut être réalisé en combinaison avec des systèmes de chauffage par le sol. Pour plus d'informations, voir E 4.3.
Veuillez noter que les informations complètes sur un système de sol comprennent les informations générales et les instructions prescripteur et de pose, voir tableau 1.
1.2 COMPOSANTS DU SYSTÈME
-
Parquet massif Junckers à 2 frises ou en lames larges
Essences de bois, dimensions, choix et finitions:
Lames 2 frises: voir fiche B 2.0
Lames larges: voir fiche B 5.0 -
Colle et protection contre l'humidité
Colle pour parquet Junckers
Barrière liquide contre l'humidité Junckers SMP 1.0 (si nécessaire) -
Espace de dilatation entre la lame et le mur
1,5 mm par mètre de largeur de sol de chaque côté et 1 mm par mètre de longueur à chaque extrémité. Tous les espaces doivent avoir une taille minimale de 12 mm. Également requis aux points fixes, par exemple les colonnes.
Fig. 1
1.3 RÉSISTANCE À LA CHARGE
La résistance à la charge du système de plancher dépend du type de charge. Le tableau 2 présente la résistance à la charge en fonction des classes de charge. Pour une définition plus détaillée des classes et types de charge, voir Informations générales C 1.0
|
Tableau 2 |
Types de charge |
|
|
Catégorie de charge |
Zones et points de charge |
Charge roulante |
|
A+B: Résidentiel + Bureau |
Approuvé (tous les produits) |
Approuvé (tous les produits) |
|
C1 + C2 + C3 + D1: Bâtiments publics et zones commerciales |
Approuvé (tous les produits) |
Approuvé (tous les produits) |
1.4 SOUS-COUCHE
Les sous-couches peuvent être en béton, en béton léger, en chape ou en bois d'ossature.
Si plusieurs types de sous-constructions composent la même surface de plancher, celles-ci doivent présenter une élasticité et une planéité uniformes afin de garantir la cohérence du revêtement de sol final.
Bois:
Les sous-constructions en bois constituées de panneaux de particules, de contreplaqué ou de planches posées sur des lambourdes ou une ossature de solives doivent présenter une élasticité propre suffisante et une résistance à la compression adaptée à l'utilisation et à la charge prévue du sol. La teneur en humidité des sous-constructions en bois doit être en équilibre avec l'humidité relative de la pièce, c'est-à-dire entre 6 et 12 %.
Sur les sous-constructions en bois présentant un risque de pénétration d'humidité, par exemple au-dessus de vides sanitaires, etc., il faut assurer une ventilation efficace de la sous-construction et veiller à ce que la face inférieure de la structure soit ouverte à la diffusion.
Béton:
Lors du collage de parquets massifs, il n'est pas possible d'utiliser une membrane d'étanchéité à l'humidité conventionnelle. Il est donc très important de veiller à ce que la surface de la sous-construction soit lisse, propre et sèche. L'humidité résiduelle dans la sous-construction ne doit donc pas dépasser 65 % HR, ce qui doit être vérifié par mesure, voir section 11 « Mesure de l'humidité dans les sous-constructions ».
Si la sous-construction en béton a une teneur en humidité comprise entre 65 et 95 % HR, ou en cas de chauffage par le sol, appliquez Junckers SMP Liquid Moisture Barrier 1.0 avant le collage, voir les instructions d'utilisation dans H 6.6.
1.5 LA SURFACE DE LA SOUS-CONSTRUCTION
La surface de la sous-construction doit être lisse et propre, c'est-à-dire que toute trace de boue, etc. doit être éliminée. L'adhérence de la colle peut être compromise, car la surface boueuse peut ne pas être suffisamment solide pour résister à l'élasticité de la colle lorsque les lames de parquet se dilatent au cours de l'année.
La sous-construction doit avoir une résistance minimale de 1,5 MPa.
Pour garantir une absorption régulière et une meilleure adhérence, ainsi que pour renforcer les bords en béton abrasés et les résidus de colle existants, nous vous recommandons d'utiliser Junckers SMP Liquid Moisture Barrier 1.0 comme apprêt sur les sous-constructions très absorbantes, voir H 6.5.
1.6 AVANT LA POSE
Le bâtiment doit être étanche aux intempéries. Le système de chauffage doit être installé, testé et doit fonctionner pendant la saison de chauffage. Les éléments en béton coulé, les chapes et autres travaux humides qui apportent de l'humidité dans le bâtiment, par exemple le carrelage, le plâtrage et l'apprêt des peintures, doivent également être terminés.
L'humidité relative dans le bâtiment doit être comprise entre 35 et 65 % HR et la température doit être d'environ 20 °C.
Les lames de parquet massif doivent toujours être posées immédiatement après leur arrivée sur le chantier. L'emballage des paquets ne doit être retiré qu'au moment de la pose du parquet, c'est-à-dire qu'il ne faut pas laisser les lames s'acclimater sur le chantier.
1.7 COLLE ET OUTILS D'APPLICATION
Pour coller les lames de parquet, utilisez la colle Junckers Parquet Glue. La colle est appliquée à l'aide des spatules Junckers, voir les instructions de pose, section 2.2 Application de la colle.
Fig. 2
1.8 PLANÉITÉ DE LA SOUS-CONSTRUCTION
Les sous-constructions doivent être nivelées de manière à ce que les écarts de planéité ne soient pas en contradiction avec les exigences de la méthode indiquée ci-dessous.
Règle à l'équerre :

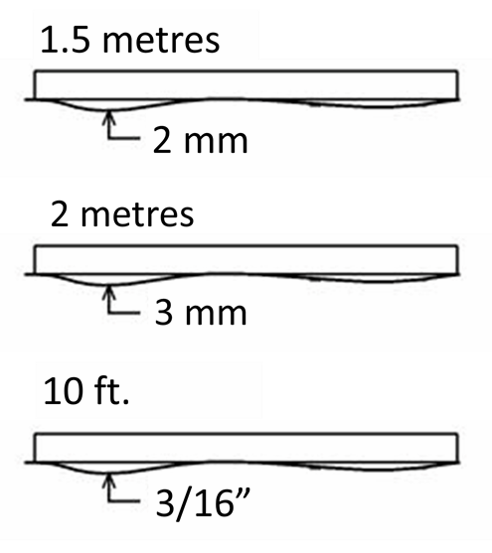

Les sous-constructions doivent être planes avec un écart maximal de 2 mm sous une règle à l'équerre de 1,5 m.
Les écarts sont mesurés sous la règle à l'équerre. La surface doit être lisse. Les irrégularités doivent être corrigées par ponçage ou à l'aide d'un enduit autonivelant.
Fig. 3
1.9 LA RÈGLE DES 10 LAMES
Afin de minimiser les contraintes ou les espaces dans le sol dus aux fluctuations des conditions climatiques à l'intérieur du bâtiment, les lames doivent être posées selon la règle des 10 lames.
Cette règle indique la mesure sur 10 lames posées et doit être vérifiée en continu pendant la pose et après celle-ci, voir Fig. 3.
Pour respecter la mesure de 10 lames (10 BM), il est recommandé d'utiliser les entretoises temporaires Junckers lors de la pose du parquet. Les entretoises sont disponibles en différentes tailles afin de s'adapter à l'humidité relative prévue dans la pièce.
Fig. 4
Consommation d'espaceurs : Les espaceurs sont utilisés à une distance maximale de 900 mm entre toutes les rangées de planches flottantes jusqu'à 3 m en arrière dans le sens de la pose. Cela donne une consommation d'environ 25 espaceurs par mètre de plancher, calculée dans le sens longitudinal des planches.
La mesure sur 10 planches est choisie en fonction de l'humidité relative maximale prévue dans le bâtiment lorsqu'il est utilisé tout au long de l'année, voir fig. 4
Le graphique de la fig. 4 illustre la règle des 10 planches en fonction de l'humidité relative de l'air pour des planches de 129 mm. Par exemple, une humidité relative maximale prévue de 65 % HR nécessitera normalement une mesure sur 10 lames d'environ 1294 mm.
Les limites extérieures de la mesure sur 10 lames, qui dépendent également de la taille du plancher, sont indiquées par des lignes pointillées. La taille de la surface du plancher, ainsi que son emplacement, c'est-à-dire au rez-de-chaussée ou à un étage, peuvent également influencer le choix de la mesure sur 10 lames.
Le tableau 3 indique la mesure sur 10 lames pour différentes largeurs de lames de plancher et le type d'entretoise à utiliser.
|
Tableau 3 |
Type d'espaceur |
Mesure sur 10 lames pour différentes largeurs de lames |
|||
|
Construction |
129mm |
140/185 mm |
129 mm |
140 mm |
185 mm |
|
Sol en béton |
0.4mm |
0.6 mm |
1294 mm |
1406 mm |
1856 mm |
|
Étage supérieur en béton |
0.2 mm |
0.4 mm |
1292 mm |
1404 mm |
1854 mm |
|
Sous-constructions en bois |
0.2 mm |
0.4 mm |
1292 mm |
1404 mm |
1854 mm |
1.10 ESPACES DE DILATATION ET JOINTS
Afin de minimiser les mouvements du sol causés par les fluctuations climatiques dans le bâtiment, il sera nécessaire, pour les grands sols commerciaux, d'intégrer des joints de dilatation. Cependant, les joints de dilatation existants dans les sous-constructions détermineront la répartition réelle du revêtement de sol. Contactez le service technique Junckers pour obtenir des conseils.
1.11 MESURE DE L'HUMIDITÉ DANS LES SOUS-CONSTRUCTIONS
Fig. 5
La mesure des zones les plus humides des sous-constructions est effectuée à l'aide de méthodes de mesure non destructives, par exemple avec un humidimètre capacitif, qui est conçu pour détecter différentes teneurs en humidité.
Une fois que les zones de la sous-construction présentant la teneur en humidité la plus élevée ont été détectées, l'humidité résiduelle est déterminée à l'aide d'une méthode de mesure destructive. Les mesures doivent être effectuées à intervalles réguliers sur toute la surface du sol, le nombre de mesures dépendant de la surface totale du sol, voir fig. 5.
L'une des deux méthodes de mesure destructives suivantes doit être utilisée pour déterminer l'humidité résiduelle dans la sous-construction.
Fig. 6
1. Mesure de la teneur en humidité in situ :

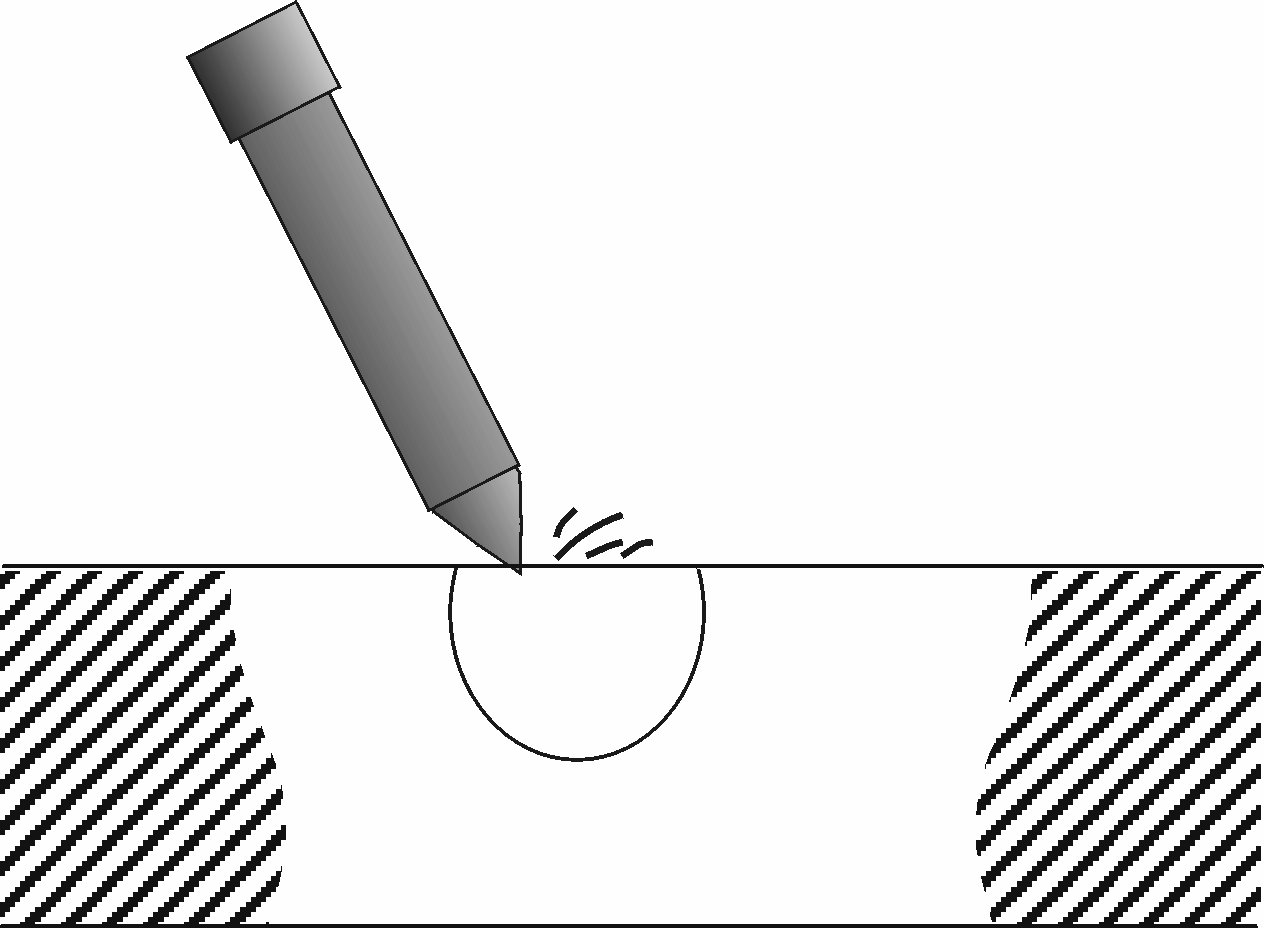

La teneur en humidité est déterminée dans plusieurs trous ou canaux forés dans le sol. Les trous sont forés à une profondeur d'environ ½ x l'épaisseur de la structure du sol et avec un diamètre permettant le passage libre du capteur de l'instrument de mesure. Aspirez soigneusement le trou pour éliminer la saleté et la poussière du béton. Placez le mesureur d'humidité dans le trou foré avec un joint d'étanchéité bien ajusté (hermétique), voir fig. 6.

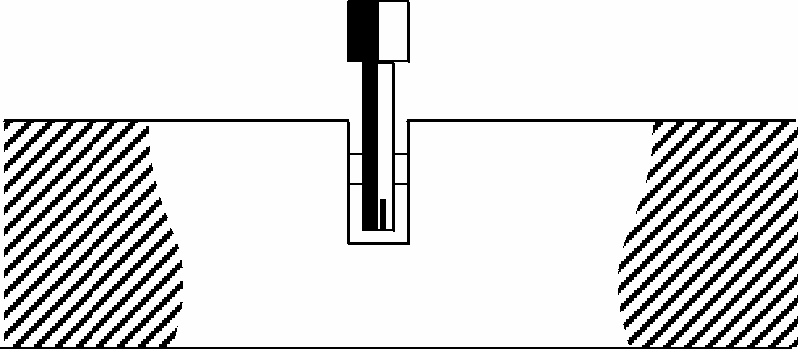

L'humidité relative du trou foré et l'humidité résiduelle du béton s'équilibrent après un certain temps (jusqu'à plusieurs jours) et peuvent alors être lues sur le capteur d'humidité. La température de la sous-construction doit être comprise entre 17 et 25 °C lors de la mesure.
Fig. 7
2. Mesure de la teneur en humidité des échantillons :
Pour éviter tout réchauffement ou humidification des échantillons, ceux-ci sont retirés du sol. Laissez les échantillons dans un récipient fermé et emportez-les dans un laboratoire. Prélevez les échantillons à la profondeur du sol dont vous souhaitez déterminer la teneur en humidité, voir Fig. 7.
NB : L'évaluation et l'estimation des conditions d'humidité d'une structure nécessitent des connaissances techniques et une expérience spécifiques. Nous vous recommandons de confier cette tâche à un spécialiste de l'humidité.
1.12 RÉDUCTION DU BRUIT PAR ÉTAPES
Panneaux collés de 14, 15, 20,5 et 22 mm : environ 9 dB.
Pour des informations générales sur le son et des conseils pratiques sur l'acoustique dans les constructions de planchers, voir E 5.0.
1.13 CONSOMMATION MATIÈRES
Lames:environ 2 % de perte.
Junckers Parquet Glue: environ 0,8 litre par m² (y compris les pertes).
Junckers SMP Liquid Moisture Barrier 1.0: 250 g par m² comme barrière anti-humidité et 120 g par m² comme apprêt.
Junckers Spatule métallique B12: 1 pièce.
Espaceurs : 25 pièces par mètre linéaire de longueur de sol.
2.0 INSTRUCTIONS DU POSE
2.1 MESURE DE L'HUMIDITÉ ET PROTECTION
Sols en béton :
L'humidité résiduelle dans les sous-constructions ne doit pas dépasser 65 % HR, ce qui doit être vérifié par des mesures, voir section 11. Mesure de l'humidité dans les sous-constructions sous « Instructions pour le prescripteur ».

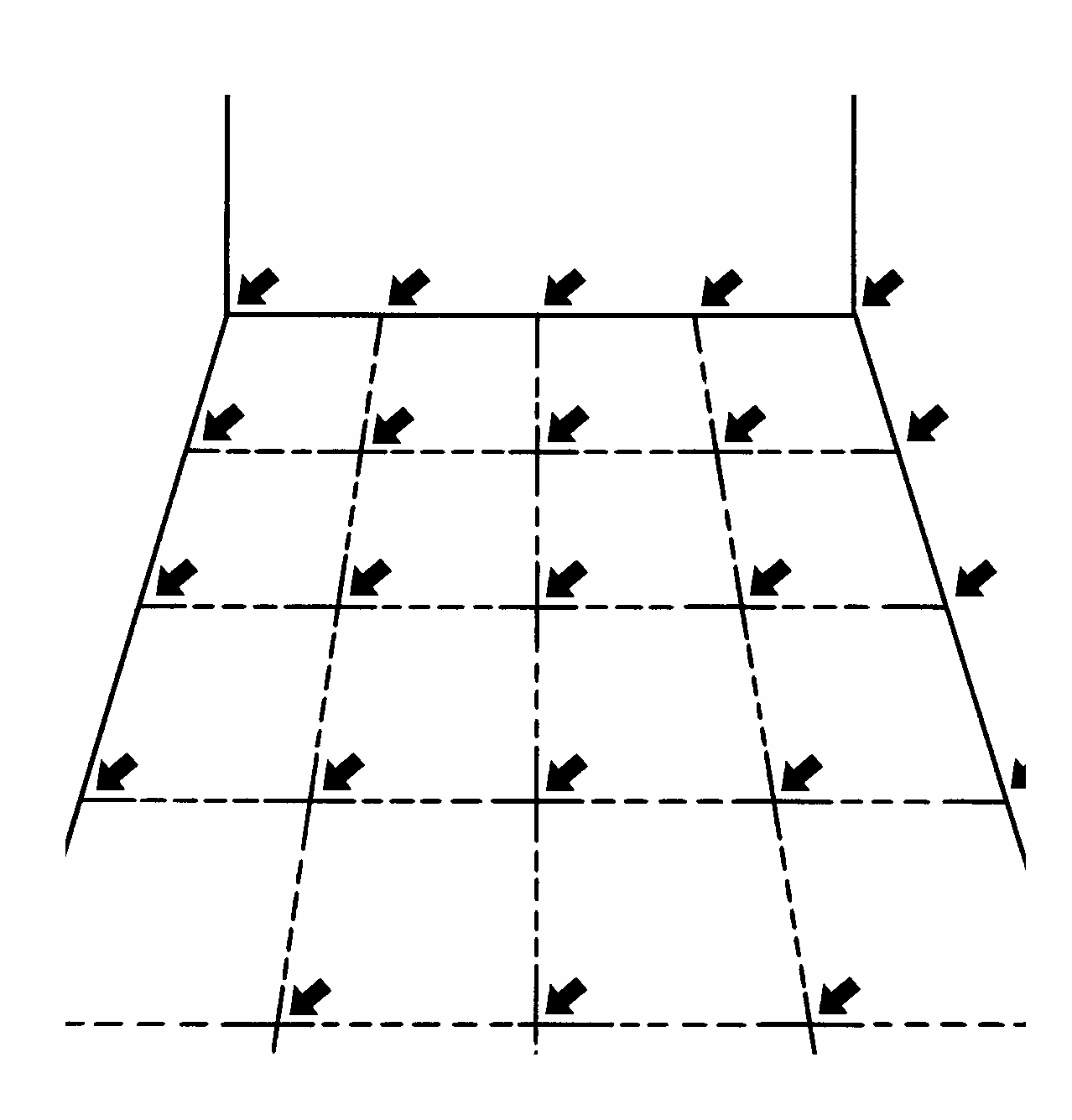

La surface du sol est divisée en une grille de modules d'environ 5 à 10 m2 chacun. Les mesures sont ensuite prises à chaque intersection de la grille, à l'aide par exemple d'un humidimètre capacitif, afin de déterminer les zones présentant la VRH la plus élevée. L'humidité résiduelle dans les zones présentant la VRH la plus élevée est ensuite mesurée à l'aide d'une méthode de mesure destructive.
Une certaine connaissance et expérience en matière de mesure de l'humidité sont nécessaires pour interpréter et évaluer la teneur en humidité d'une structure. Ces mesures doivent donc être effectuées par un expert.
Utilisez la barrière anti-humidité liquide SMP 1.0 de Junckers dans les cas suivants :
- La sous-construction a une capacité d'absorption élevée. Une barrière anti-humidité garantit une adhérence optimale.
- Chauffage par le sol. Le chauffage par le sol doit être éteint pendant la pose.
- La teneur maximale en humidité résiduelle autorisée est dépassée.
2.2 APPLICATION DE L'COLLANTE
Veillez à choisir la spatule adaptée afin de laisser la bonne quantité d'adhésif sur les sous-constructions.

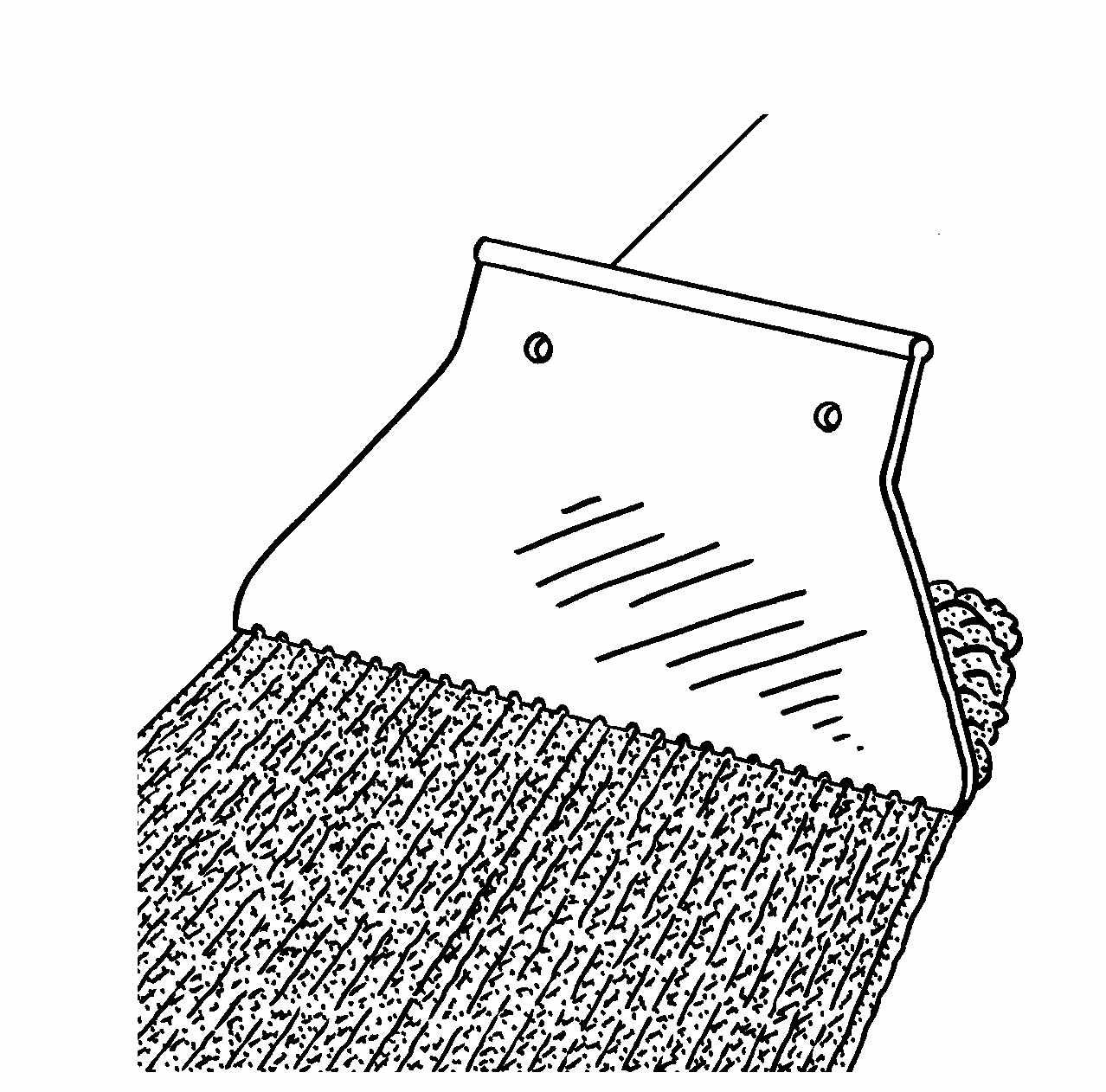

Spatule métallique Junckers B12 : la spatule est tenue à un angle de 45°. Appliquez 0,8 litre par m² sur une surface équivalente à 3-4 rangées de lames à la fois. Ne dépassez jamais une surface qui peut être posée en 40 minutes.
2.3 POSE DES LAMES
Les lames de sol doivent être posées conformément aux instructions figurant à la section 9 « Règle des 10 lames » sous « Instructions pour le prescripteur ».

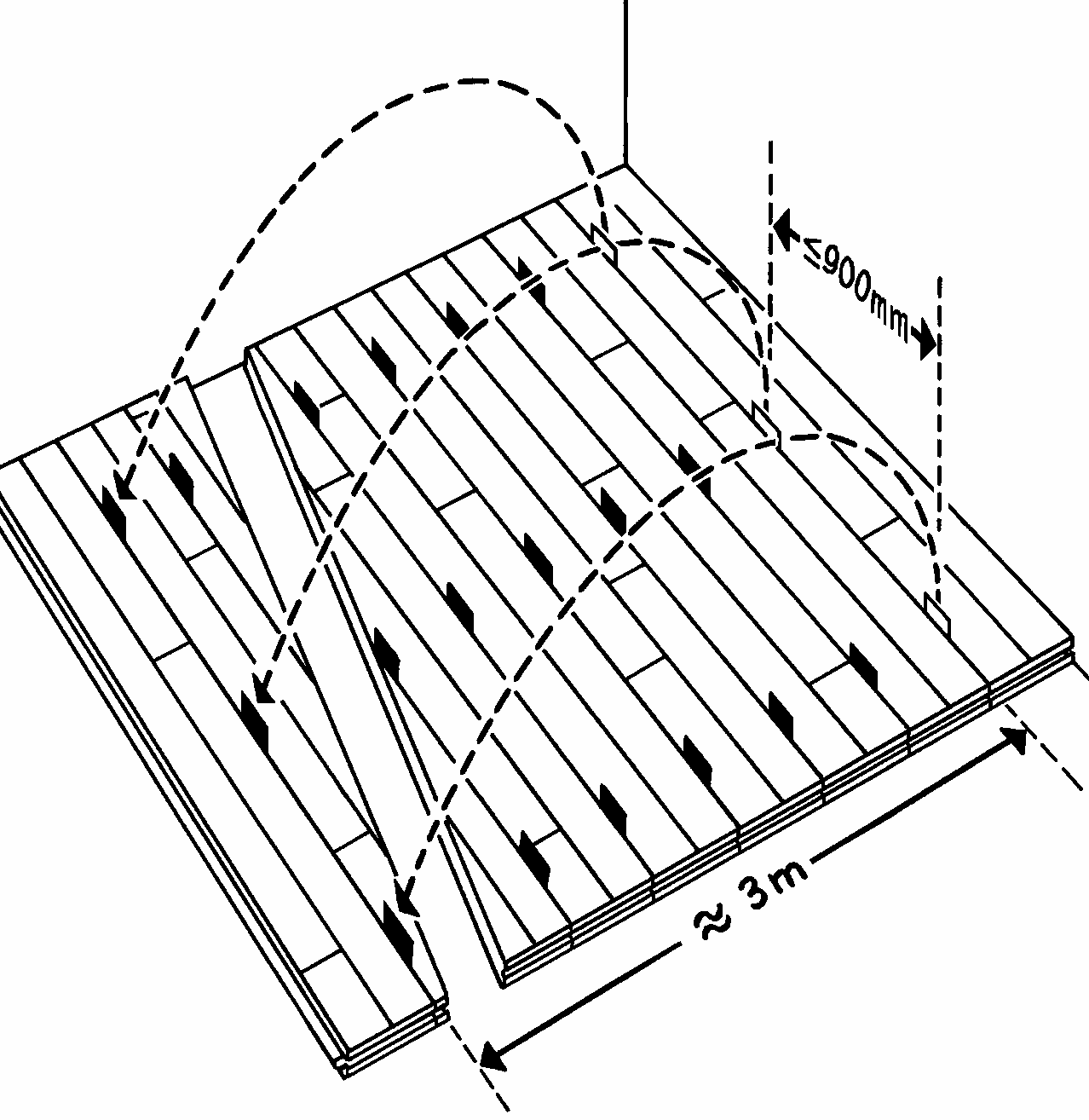

Enfoncez fermement les lames de sol dans la colle humide et placez les entretoises entre chaque rangée à une distance maximale de 900 mm afin d'obtenir la mesure requise de 10 lames, soit 10 BM. La mesure de 10 lames doit être vérifiée en permanence pendant la pose.
Les entretoises peuvent être retirées et réutilisées, mais lors de la pose du sol, veillez à toujours placer les entretoises à une distance minimale de 3 mètres dans le sens de la pose. Cela garantit un temps de séchage suffisant de la colle.
2.4 DISTANCE AUX MURS ET INSTALLATIONS FIXES

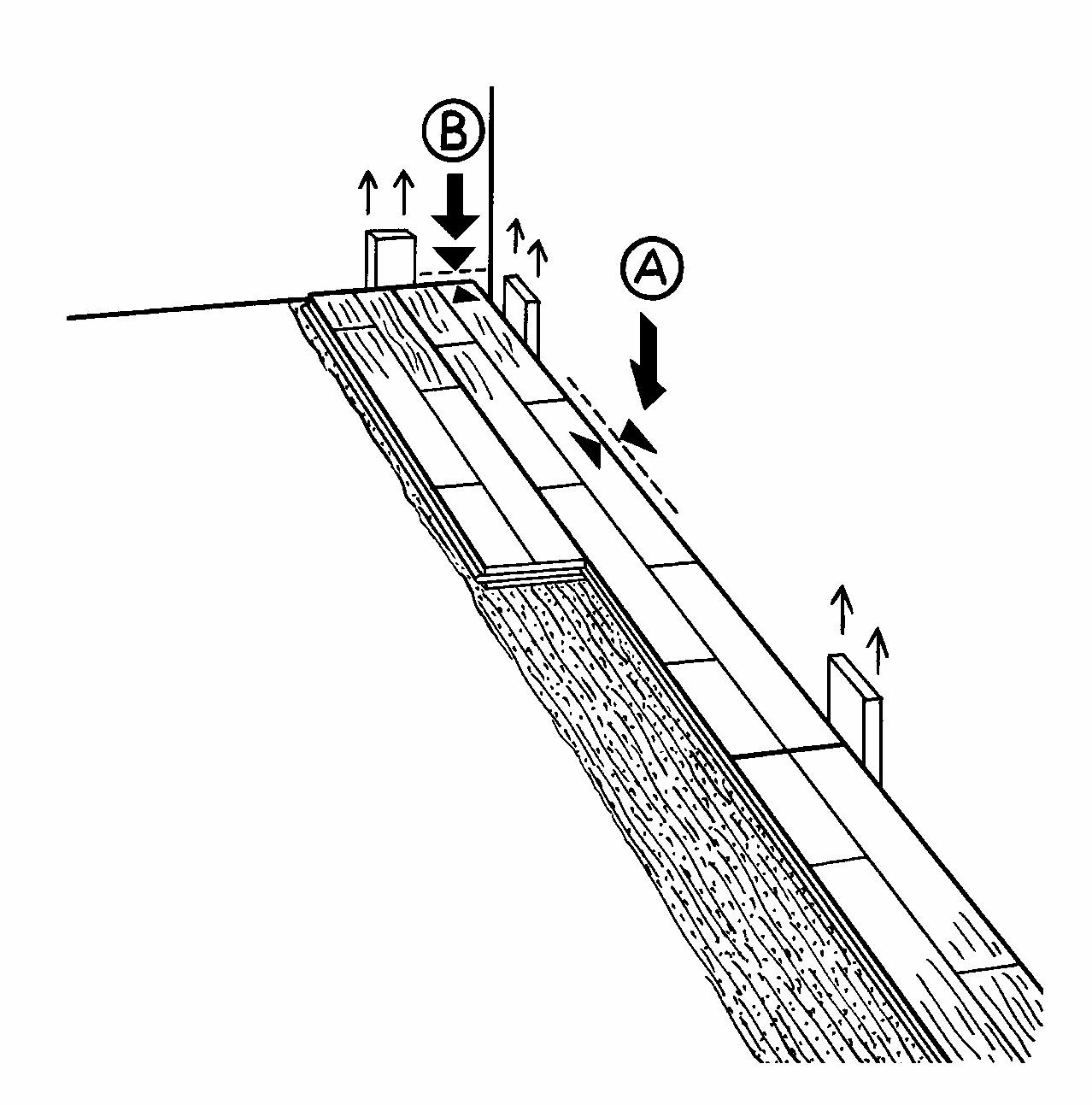

Les jeux de dilatation par rapport aux murs et aux installations fixes doivent être de 1,5 mm par mètre linéaire de largeur de sol de chaque côté (A) et de 1 mm par mètre linéaire de longueur de sol à chaque extrémité (B), avec une dimension minimale de 12 mm.
Utilisez des entretoises ou des cales temporaires entre le mur et les lames de sol pour former le jeu de dilatation.
2.5 DISPOSITION DU SOL
Posez les lames de sol selon un motif aléatoire. Répartissez les joints d'about aussi loin que possible les uns des autres. La distance entre les joints d'about de deux rangées successives doit être d'au moins 250 mm.
Les joints d'about d'une rangée de lames de sol ne doivent pas être alignés avec ceux d'une rangée voisine, mais doivent être espacés autant que possible (min. 50 mm). Pour éviter le gaspillage, les chutes de la dernière rangée terminée sont utilisées pour commencer l'une des rangées suivantes.
Coupez la dernière rangée de lames de plancher afin de former un espace de dilatation de taille correcte au niveau du mur (A). Utilisez un extracteur de joints (B) pour insérer la dernière lame de plancher en place. Retirez les entretoises ou les cales temporaires avant d'installer les plinthes.
2.6 TUBES ET CADRES DE PORTE

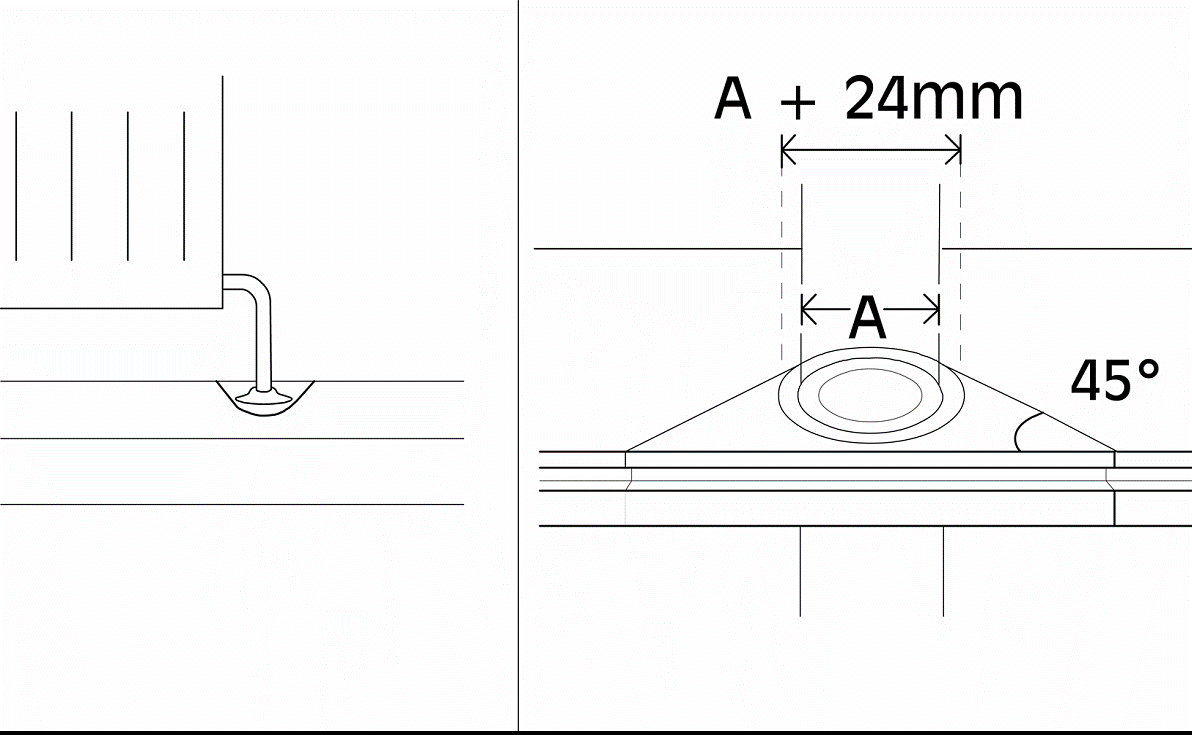

Autour des tuyaux, percez un trou dans le plancher pour y faire passer le tuyau. L'espace autour du tuyau doit être identique à l'espace de dilatation prévu au niveau du mur.
Découpez une cale conique afin de pouvoir la coller en place. Cet espace est recouvert à l'aide d'un cache-tuyau de radiateur.
Au niveau des cadres de porte et des architraves, découpez la base du cadre et de l'architrave afin que le plancher puisse s'insérer en dessous.
Au niveau du seuil, l'espace de dilatation peut être recouvert d'une bande de seuil ou, si le niveau baisse, d'une rampe.
